华为测控的HW-WX系列电子皮带秤，仪表与计算机的通信，通过数据远传模块无线发射，与无线发射塔进行GPRS信号对接，彻底实现了物联网的四遥：遥测（远程测量）、遥信（远程信号）、遥控（远程控制）、遥调（远程调节）。无线发射技术与互联网的的有效结合，实现了电子皮带秤仪表与计算机通信质的飞跃：用户只需要凭用户名与密码不受地域限制地在任何可以上网的地方，轻点鼠标即可实现计算机与皮带秤仪表的双向通信。

远程计量、监控系统的构成与实现

硬件系统

系统由三部分构成：现场计量与控制级、现场数据采集级、远程数据监控与管理级构成。

现场计量与控制级主要是指计量设备电子皮带秤、带启停的 PLC、监控摄像头。电子皮带秤一般由秤体（秤架、称重托辊、输送皮带）、称重传感器、速度传感器、电机、称重控制仪表等组成。被称物料分别通过皮带秤进行称重，称重传感器将物料的重量转换成电信号传送给称重控制显示器进行放大、滤波、A/D 转换和微处理器进行数据处理，一方面通过仪表显示器显示，另一方面由 4-20mA模拟信号（实施前数据采集方式）或 RS485/RS232 接口通过现场总线输出。上述 PLC的作用是控制计量皮带秤称量物料的种类：例如位于料仓下的翻板开口方向会使不同的物料从料仓上漏下，使得皮带秤称量物料不同；同样不同的给料皮带运转也会使得皮带秤称量物料不同。

现场数据采集级包括串口服务器、无线传输模块、I/O 采集模块、视频服务器等。

远程数据管理级包括计量数据集中监控终端、视频集中监控终端。在计量监控终端上，全公司皮带秤运行过程中的实时量（皮带速度、物料流量）和累积量均可以看到；在视频监控终端上，可以看到所有皮带秤的实际运行及带料画面。通过以上两个终端数据及画面对比，容易发现皮带秤的一些故障。如秤体的某个传感器损坏，视频画面就与流量数字显示明显不符，故障能被及时发现，减少了错误计量数据。可以看到计量数据集中监控终端画面和视频集中监控终端画面。



关于无线远传通信设备系统：

江苏华为测控公司开发了智能计量无线远传通信设备系统；系统基于B/S模式产品数据采集系统的体系结构，并就其中的相关数据做了细致的图表的说明；能够在手持设备上查询实时数据。随着Internet的普及、3G和Web技术的广泛应用，人们甚至在移动中也可以进行生产管理，届时将会给企业带来极大的方便。

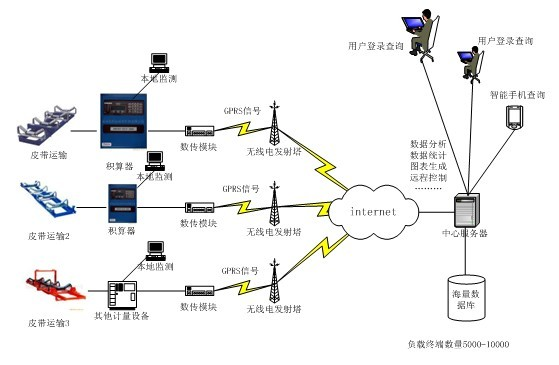

系统结构：通过安装在称重设备上的传输模块将称重数据传送到中央服务器。由中央服务器完成称重数据处理、运算，可负载5000-10000部传输模块同时工作。用户可通过B/S构架的网页、手机等作为数据监控终端对数据服务器进行实时的访问、历史查询，计量统计实现了对计量数据的实时监控。

系统功能与特点：

自动远程无线采集积算器称重数据

报表统计及智能化分析

可实时监控各个积算器产量（年、月、日、班次产量汇总及单次重量)

用户权限设置及保密功能（分层次权限设置)

支持Web查询功能；支持3G手机实时在线查询，多个计量设备同时管理

可查看历史纪录，历史记录可以保存5－10年，视数据库存贮决定

可查看任一时刻积算器状态

数据分析、统计；对积算器做直观统计（年、月、日、班次产量）

可对积算器设置报警上下限

完善的班次设置功能

完善的用户交叉管理功能



本系统的主要特点是覆盖范围大，在GSM网络覆盖范围内皆可进行安装；系统容量大；投资小，工程周期短，维护简单，无需建立专用的通讯网；数据传输速度快、可靠性高；积算器终端设备体积小，便于隐蔽安装；数据传输经可靠加密，确保系统通讯安全；扩展性好。



特点：

1、  实现多台集中、远距离监控。

2、  在工作现场不必要设立专用监控室，减少现场的投资。

3、  实现多人、多场合同时了解现场的生产情况（权限许可）。

4、  实现互联网、手机对现场数据的实时掌控。

5、  通过短信的方式实现统计报表的即时上报。
