适用范围:
FCJ-2000型分仓计量系统是在电子皮带秤称重系统基础上,结合计算机硬、软件处理,构成的一个准确、可靠的连续分仓/仓位计量系统。它通过计算机软件监测出对不同料仓输送物料,并实现各料仓物料的准确计量。广泛应用于电力、冶金、化工、煤炭等行业。
工作原理:
安装在输送机上的电子皮带秤(ICS系列)计算出总的输煤量及瞬时流量;工业控制计算机实时监测滑动卸料小车位置信号监测装置,系统软件通过优先级判定,判断出某仓某滑动卸料小车正在卸煤,同时实时反映出该仓的上煤量;系统软件根据皮带的带速、称重点至各滑动卸料小车之间的距离及各滑动卸料小车之间的距离,建立一定的数学模型,将总煤量质点化,利用数组、堆栈、FIFO等数据结构精确地计算出基段皮带上煤量,从而精确计算出各仓上煤量,完成分仓计量。
系统主要构成
·ICS系列电子皮带秤
·IPC-610型工业控制计算机
·ADAM系列模块(数据采集ADAM)
·通讯板卡PCI745B (RS485)
·滑动卸料小车位置信号监测装置
系统特点
·皮带秤计量准确可靠,仪表为中文菜单引导式操作,方便易懂。
·信号监测元件为欧姆龙公司产器,采用无源结点,具有光电隔离功能,性能可靠,寿命长。
·数据采集模块为光电隔离输入,抗干扰强,RS485通讯传输距离远。
·工业控制计算机系统软件为VB编程。

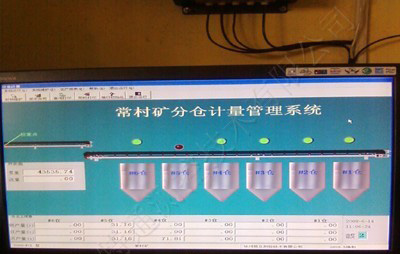

·典型的数据处理模型,动态模拟显示现场工艺流程,卸煤机起落状况及各仓各斗分量及总输煤量。
·系统具有打印输出功能,可按班、日、月、年及特殊要求打印各仓各斗分量及总输煤量。方便各类数据的查询,方便向厂局域网传送,可根据要求预留厂局域网数据接口。
系统主要参数:
系统综合精度:±1%
电子皮带秤精度优于0.5%
工作条件与安装条件:
环境温度:
计算机、仪表:-10℃-40℃ 机械: -20℃-60℃
电源:220VAC (+10%,-15%).50HZ:±2%)
