HWDH系列高能点火装置
适应范围
HWDH系列高能点火装置是电容储能放电系统，具有能量大、效率高、设备体积小及安装操作简便等特点。点火枪采用半导体电嘴，单个火花能量大，起始点电压低，耐结焦，抗污染，寿命长等特点。
该系列产品由五部分组成
HWDH储能器
HWPL高压屏蔽电缆
HWDQ/HWDZ点火枪/半导体电嘴
推进装置
控制箱

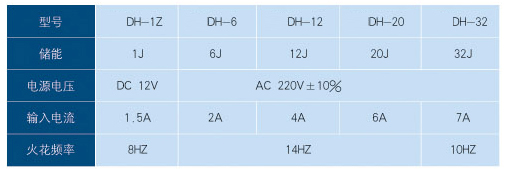

高能点火装置点火枪可分为两种形式：直杆式和挠干式。点火器（储能器）有直流和交流两种，按其储能大小分为五种：即交流6焦耳（6J），交流12焦耳（12J）,交流20焦耳（20J），交流32焦耳（32J），直流1焦耳（1J）.一般交流点火器多采用20焦耳最好。

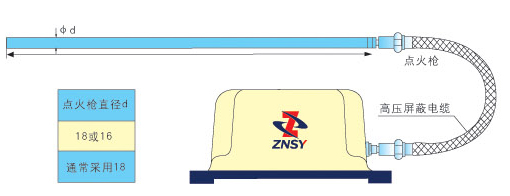

点火枪主要型号及技术参数


推进装置
该系列推进装置分为电动（HWDT）和气动（HWQT）两种型式，是直行程两位式执行器，这两种推进器适用于锅炉点火系统中点火枪，油枪的自动进退操作。其行程范围为100mm，300mm，400mm，500mmm。其安装方式又分为法兰安装式及底座安装式两种。组合式推进装置为特殊要求装置，如右侧图所示。
油枪系列
类型：简单机械雾化式，回油机械雾化式。
性能参数：工作油压：1.0～5.0Mpa
          油枪出力：100～4500Kg/N

用途：锅炉点火系统、暖炉及低负荷温燃系统
点火控制系统
本系统由就地点火控制柜（HWDK）、高能点火装置、火焰检测装置、油然烧器推进执行器和球阀组成。点火柜按用户要求可以采用继电器或可编程控制器PLC为核心。系统可自动（接受集控室指令）或手动（现场就地）控制。点火设备按有关规范及设定程序进行锅炉的点火操作，并给出各种工况的就地显示和对集控室的信号反馈。

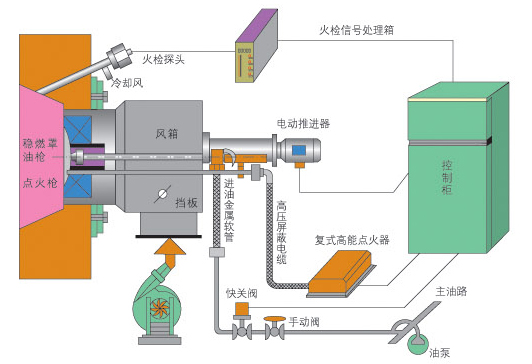

点火控制系统配置图（单火嘴）
