华为LCS-PJ型实物校验装置（电子料斗秤），为高精度静态秤。广泛应用于电力、煤炭、冶金、建材、粮油、码头等行业，作为贸易结算码头配料和电子皮带秤校验用，该方式能直观反映结果，因而得到用户的认可。

系统组成：

该系统主要由斗体、自校系统、计量系统组成。其中斗体包括称重料斗及限位机构，支承框架集平台、料门及开闭机构整形料斗等；计量系统包括称重传感器及模块、称重仪表；控制系统包括控制柜、电气元器件、PLC（可选）、上位机（可选）。

系统控制：

控制方式一：
由电气控制柜通过电气控制电缆与启动设备相连，可由操作按钮、开关等器件通过柜中的中间继电器、时间继电器、交流接触器等控制各设备电机的启停及顺序动作，是较为简便的一种控制方式。
控制方式二：
电气控制柜里增加了PLC可编程序控制器，从而简化了电气部分的设计，通过PLC用户可根据需要改变程序启停顺序及延时时间，使得系统编程可塑性强，同时也为系统今后的进一步扩展打下了较好的基础。

控制方式三：
在方式二的基础上，增加了工业控制计算机及打印机，使用于工控机可通过PLC读取各设备的工作状态并在屏幕上显示出来，另外，也可根据用户要求，配置接口模块，在工控机上操作键盘或鼠标器即可实现对现场设备的启停控制；同时工控机也可将产生的多种数据报表通过产内局域网送至各有关部门，以加大计量管理力度。

系统特点:

采用PLC控制技术，操作控制集中，校准简捷方便；
系统的自校、进料、出料、称量控制可实现程序自动化；
可根据用户需要，并入相关设备的联锁接点，以便系统安全可靠的运行；
可根据现场环境条件，设计料斗体部分，料斗可为方形，圆形或异形；
采用整体式砝码，总吨位可根据标准规定和需要设计；
砝码的升降采用电动式砝码提升机，操作方便；
为保证称量准确性及稳定性，系统采用悬浮结构，以四个非接触式限位机构实现可靠定位；
可实现与上位机的联网通讯，并可实现上位机对系统的设备启停、皮带秤仪表的远程调零及其它远程操作。
主要技术参数

系统综合精度：±0.10%
称量范围：0.5t～60t
称重仪表精度：0.01%
标准砝码规格：1t/只或2t/只（整体式）
标准砝码精度：MI
过载能力：≤150%F.S
工作条件和安装条件

环境温度：
仪表：-10°C～50°C

机械：-20°C～60°C

电源电压：220/380VAC（+10%、-15%）、50HZ（±2%）

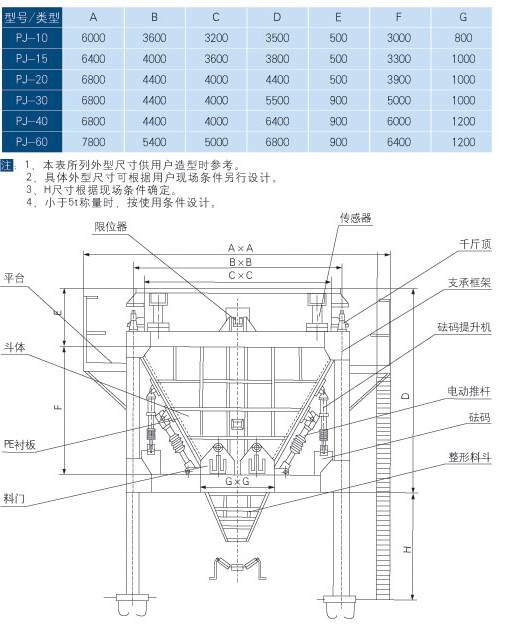

外形尺寸和安装尺寸示意图
