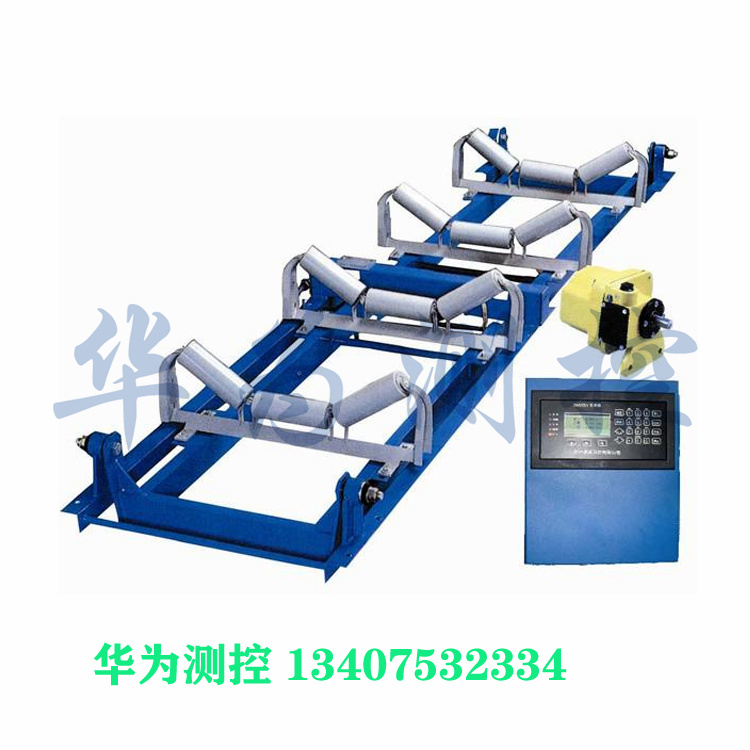

HW-ICS17A(17-4)电子皮带秤

HWICS-17A系列电子皮带秤(也称17-4),动态累计误差小于±0.25%,用于工厂和过程称重中,监测生产量、控制产品装载及监测产品库存量,为企业现代化管理提供重要的信息。

主要技术参数

■ 称重范围:0.5-6000 t/h

■ 皮带宽度:500-2200 mm

■ 皮带速度:0.05- 4 m/s

■ 称重区标准长度:4800 mm

■ 皮带输送机倾角:£ 18 度

■ 计量精度:(+ -)0.25%



结构特征

■ 结构简单,安装简捷方便,力传递环节少;

■ 独特的矩形杠杆,刚性好,无形变;

■ 无磨擦橡胶耳轴支承,防腐蚀、防潮、抗振动;

■ 抗侧向力﹑抗水平分力,有效的减少了皮带跑偏偏和落料偏移对系统精度的影响;

■ 17A型称重区域广,四组托辊使皮带对称重的影响最小;

■ 传力杠杆:双杠杆;耳轴支点:4只;

■ 结构简单,安装简捷方便,力传递环节少;

产品特点

专业制造高精度电子皮带秤

product area

HW-ICS17A(17-4)电子皮带秤

核心称重技术

双管螺旋秤独有CS高端称重技术,使计量精度大为提高,校验精度≤±0.5%,实际使用精度≤±1%。

精密制造工艺

精确的超精密设备制造技术,长期使用不变形,密封结构有效杜绝粉尘外扬,延长使用寿命。

领先稳流技术

独特的稳流结构,物料输送均匀不结拱,给料计量螺旋上下两层进行同步调速。

高精度称量结构

进口拉式称重传感器直接作用,信号输出更稳定,重量信号更真实,计量更准确。

放心选择徐州华为测控科技有限公司

10多年行业经验,高精度电子皮带秤专业生产厂家

More than 10 years of experience, Professional manufacturer of electronic belt scale

动态称重行业中电子皮带秤、定量给料机及称重给煤机主要生产企业

华为测控产业报国

Huawei Industry Serves the Country
系统组成Senior electronic belt scale manufacturer

华为测控HWICS-17型电子皮带秤由四部分组成:HWICS-17型称重桥架,称重传感器,HW-12C型速度传感器及测速滚筒,9001称重控制仪表。

工作原理working principle

华为测控称重桥架安装于输送机架上,当物料经过时,计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器,产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上,提供一系列脉冲,每个脉冲表示一个皮带运动单元,脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号,通过积分运算得出一个瞬时流量值和累积重量值,并分别显示出来。

主要构成部件System composition

HW-ICS17A(17-4)电子皮带秤由四部分组成:
称重传感器:2只、速度传感器:1只、计量托辊(选配件):4组、传力杠杆:双杠杆、耳轴支点:4只

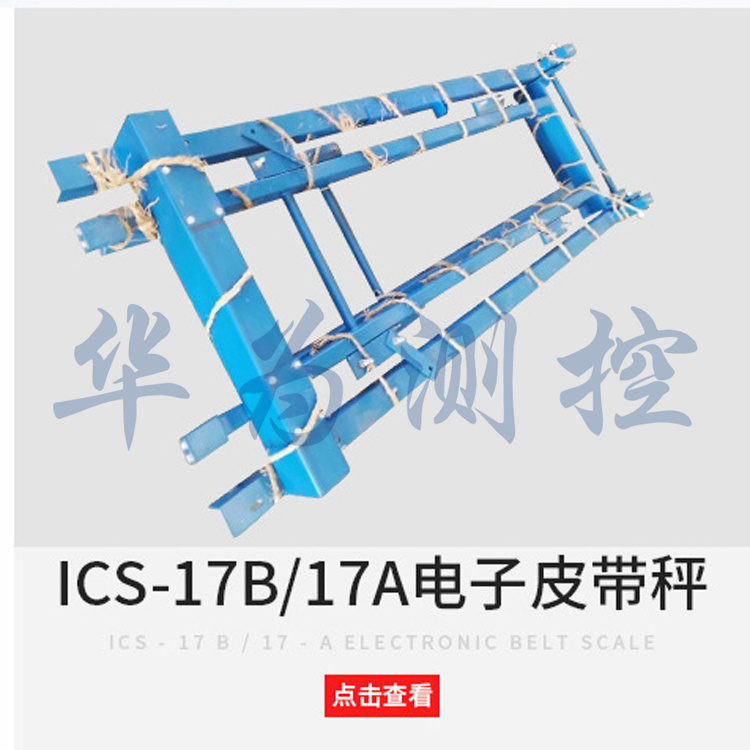

称重桥架Weighing bridge

华为测控HWICS-17A型称重桥架(17-4)在双杠杆上装有四组托辊,采用两只拉式传感器中间支承,外侧支承采用无磨擦耳轴支点。有效克服偏载对精度的影响,这种封闭装置可以防震、防潮、防腐及防止物料堆积,因而在恶劣的环境中不发生使用刀口装置和轴承装置带来的问题。称重桥架的主梁采用矩形钢管,这使整个称重桥架具有足够刚性、较小的自重、外表积灰面积达到最低。为了保证整个系统的稳定性,高精度电阻应变片式传感器安装于受拉部位,以减少非线性误差。
HWICS-17A称重桥架(17-4)可以直接装在各种不同宽度的皮带输送机架内,位于上下皮带之间,不占用空间高度,它是一个已在工厂组装好的整体,可以迅速方便地安装和校准。该称重桥架适应皮带宽度从500-2200mm。

称重传感器:

HWICS-14,HWICS-17A/B,HWICS-20A/B系列电子皮带秤均采用拉式电子应变式称重传感器。主要技术指标如下:

◆外壳:“S”型密封保护

◆ 非线性:<0.03%FS

◆ 非重复性:<0.01%FS

◆ 蠕变:<0.02%FS

◆ 零点输出:±1%

◆ 在最大流量下,传感器弹性体施力点位移不大于0.2mm

◆ 温度灵敏度:  间隔:0.0008%FS/oF   零点:0.0015%FS/oF

◆ 滞后误差:0.02%

◆ 灵敏度误差:±0.1%

◆ 过载能力:传感器容量的150%



测速传感器:

◆华为测控测速传感器安装在尾部滚筒,测速滚筒或测速滚轮上,测速滚筒/滚轮安装在回程皮带的上表面,消除了皮带打滑造成的影响。该测速传感器为数字式无炭刷脉冲发生器,皮带运行时,速度传感器发出一系列速度脉冲,每一个脉冲代表皮带行程的一个单位长度,脉冲频率和皮带速度成正比。

◆外壳材质为铸铝,能适应于露天工作环境。

◆ 交流脉冲发生器不需要调整或更换炭刷。


工作条件和安装条件:

◆环境温度:     机械:-20℃~+50℃        仪表:   0℃~40℃

◆电源电压:     220V(+10﹪、-15﹪)      50Hz±2﹪


外形尺寸和安装尺寸:


带宽

A

B

C

输送机类型

DT75

DTⅡ

DT75

DTⅡ

DT75

DTⅡ

500

488

508

720

740

770

790

650

638

658

870

890

920

940

800

838

858

1070

1090

1120

1140

1000

1068

1058

1300

1290

1350

1340

1200

1318

1308

1550

1540

1600

1590

1400

1518

1508

1750

1740

1800

1790

1600

1758

-----

1990

-----

2050

-----
