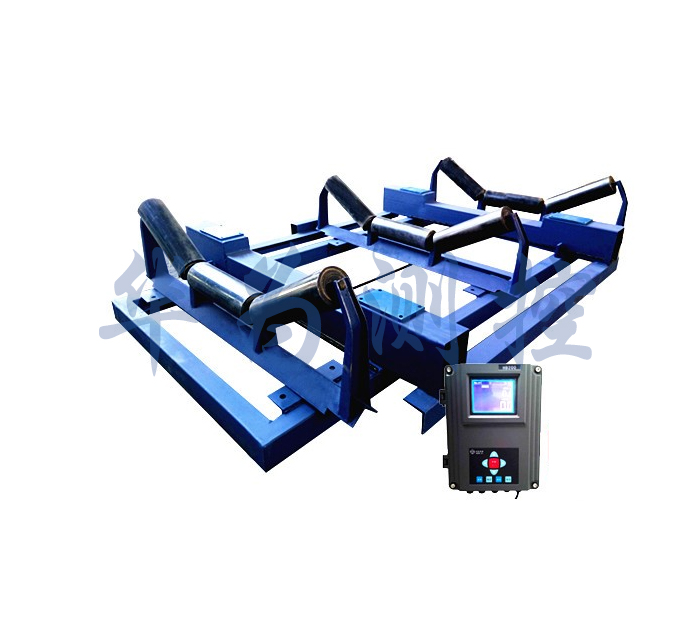

ICS-14A(14-4)电子皮带秤

HW-ICS-14A(ICS-14-4)系高精度皮带秤，电子皮带秤采用全悬浮称重桥架，数字信号传输和处理技术，动态累计误差小于±0.125％，适用于企业的对内，对外结算，或其他对称重精度要求较高的场合。

主要技术参数

■ 系统精度：+/-0.125%

■ 称量范围：1~8000t/h

■ 皮带宽度：500~2400mm

■ 皮带速度：0~4m/s

■ 皮带输送机倾角：<6’

结构特征

■ 全悬浮式结构，无耳轴支点和可移动件，维护量小；

■ 单元组件结构，力传递环节少，安装简捷，方便；

■ 独特的矩形杠杆，钢性好、无形变、零点稳定性好；

■ 抗侧向力、抗水平力，有效减少了皮带跑偏和落料偏移对系统精度的影响；

■ 四只称重传感器，受偏载影响小、平稳、计量精度高；

■ 称重区域广，三组或四组托辊使皮带对称重精度影响最小；

■ 粉尘较大及有酸、碱、盐等腐蚀性的特种场合，秤架采用不锈钢制造或进行防腐处理。

■ 传力杠杆：杠架式；耳轴支点：无

产品特点

专业制造高精度电子皮带秤

product area

核心称重技术

双管螺旋秤独有CS高端称重技术，使计量精度大为提高，校验精度≤±0.5％，实际使用精度≤±1%。

精密制造工艺

精确的超精密设备制造技术，长期使用不变形,密封结构有效杜绝粉尘外扬，延长使用寿命。

领先稳流技术

独特的稳流结构，物料输送均匀不结拱，给料计量螺旋上下两层进行同步调速。

高精度称量结构

进口拉式称重传感器直接作用，信号输出更稳定，重量信号更真实，计量更准确。

放心选择徐州华为测控科技有限公司

10多年行业经验，高精度电子皮带秤专业生产厂家

More than 10 years of experience, Professional manufacturer of electronic belt scale

动态称重行业中电子皮带秤、定量给料机及称重给煤机主要生产企业

华为测控产业报国

Huawei Industry Serves the Country

系统组成Senior electronic belt scale manufacturer

华为测控W-ICS-14A(ICS-14-4)型电子皮带秤由四部分组成：HWICS-14型称重桥架，称重传感器，HW-9000-K型速度传感器及测速滚筒，进口数字转换器或906C称重控制仪表。增加倾斜补偿器后该皮带秤可以安装在变角度的场合。

工作原理working principle

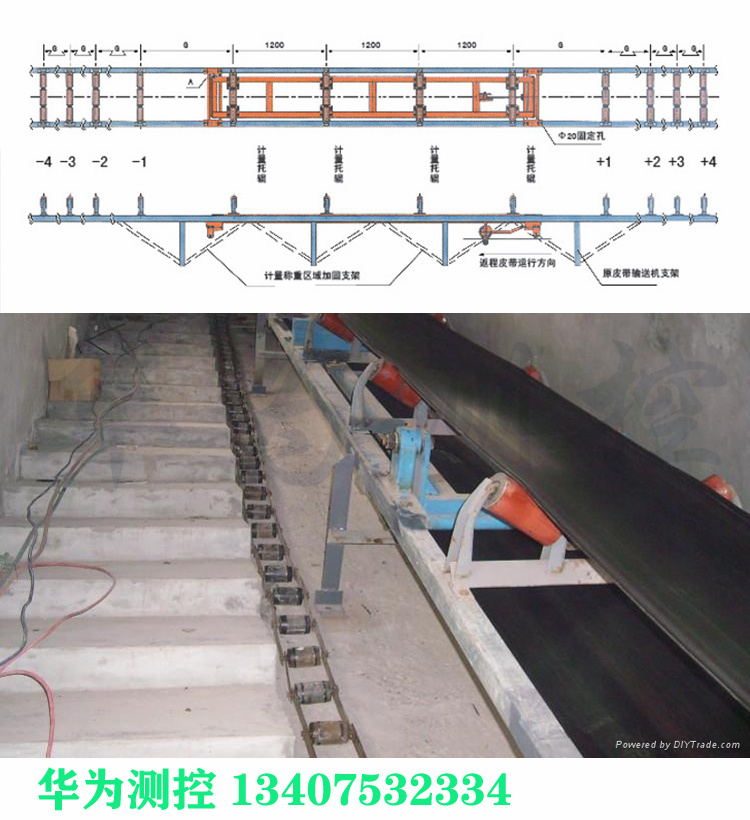

华为测控称重桥架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值和累积重量值，并分别显示出来。

主要构成部件System composition

ICS-14A(14-4)电子皮带秤由四部分组成：
称重传感器：4只、速度传感器：1只、计量托辊（选配件）：4组、传力杠杆：杠架式、耳轴支点：无

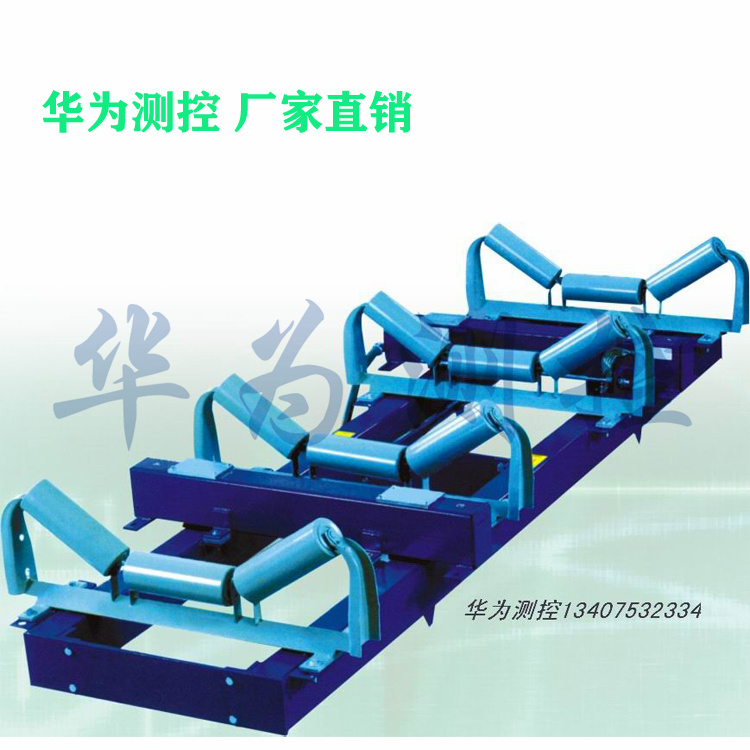

称重桥架Weighing bridge

华为测控HWICS-14型称重桥架为四组称重托辊，全悬浮式结构，无耳轴支点和运动部件。采用矩形钢管设计，整个称重桥架具有足够高的刚性和较小的自重，外表积灰面积达到最低。高精度应变片式传感器安装于受拉部位，以减少非线性误差，保证整个系统的稳定性，其维护量极小。两只横梁上吊有四只拉式称重传感器对称重桥架提供支撑，称重桥架为单元组件结构，可方便迅速的进行现场安装，只需八只螺栓安装固定。（徐州中兴三原电子皮带秤、耐压称重给煤机、定量给料机、螺旋秤、定量给料机）

称重传感器：

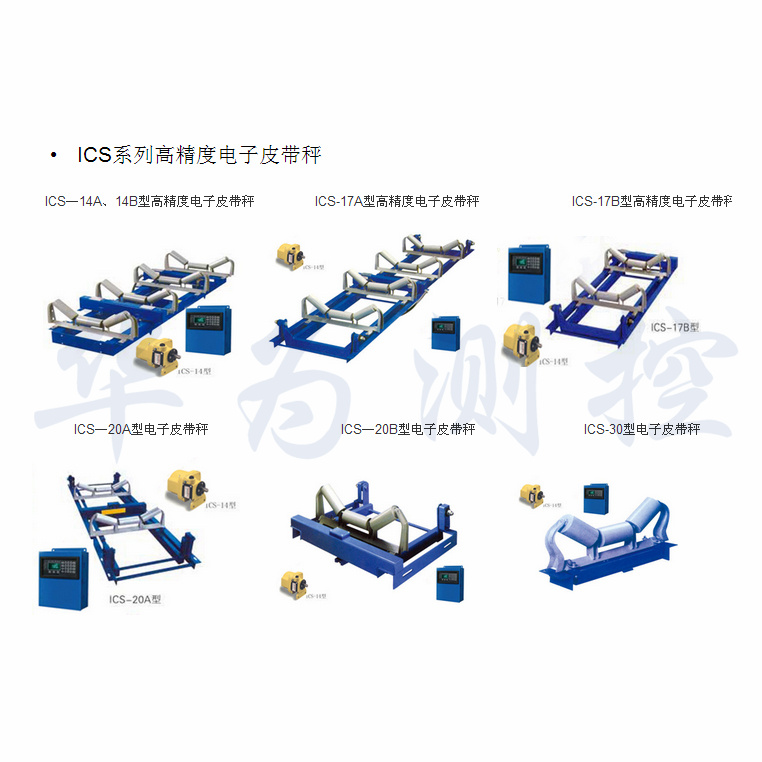

华为测控HWICS-14，HWICS-17A/B，HWICS-20A/B系列电子皮带称均采用拉式电子应变式称重传感器。主要技术指标如下：

◆外壳：“S”型密封保护

◆非线性：<0.03%FS

◆非重复性：<0.01%FS

◆蠕变：<0.02%FS

◆ 零点输出：±1%

◆在最大流量下，传感器弹性体施力点位移不大于0.2mm

◆ 温度灵敏度：间隔：0.0008%FS/oF 零点：0.0015%FS/oF

◆ 滞后误差：0.02％

◆ 灵敏度误差：±0．1％

◆过载能力：传感器容量的150％
