0.2级贸易用高精度电子皮带秤暨第三代华为人工智能0.2级阵列式皮带秤

我公司的第三代华为人工智能0.2级阵列式皮带秤（阵列排列结构），是最新研发推出的一种创新型皮带秤，属于0.2级贸易用高精度电子皮带秤，采样9个独立称重桥架，备份一组。经过五千次反复多次试验研究,取得了高准确度,高稳定性,基本免维护的优异效果,使用准确度可长期保持在±0.2%以内。

主要技术参数

■ 校验精度（％）：≤±0.2%

■ 理想条件下动态精度（％）：±0.2%

■ 理想条件下最长校验周期：100天

■ 皮带机倾角：≤18°

■ 称重传感器：8-48只

■ 速度传感器：2只

■ 称重桥架：全悬浮

■ 计量托辊：8-24组

■ 耳轴支点：无

结构特征

■ 采用独特的高抗弯性能结构设计，称重传感器采用专利抗侧向力平行四边形传感器或柱式数字传感器；

■ 称重托辊组采用皮带机原有托辊组，也可选购我公司专用计量托辊；

■测速装置采用我公司多种方式测速传感器安装，滚筒式测速，一体式测速，上皮带测速方式，根据用户现场情况选用，直接测量称量段皮带速度，具有极小的测速误差；

■ 标定简易方便，可实现挂码标定，链码标定，实物标定；

■ 实时自动互校高精度稳定系统。

■ 日常维护简便

■ 云平台远程专家诊断系统

产品特点

专业制造高精度电子皮带秤

product area

创新性发明

采用新的皮带秤误差理论,在外观设计和软件技术上创造了崭新的高度,使皮带秤的称重准确度得到实质性提高,长期稳定性得到极大改善,消除皮带张力变化对精度的影响达到70% 。

全悬浮称重单元

两只称重传感器支撑一组称重托辊,克服了偏载的影响,精度高,结构巧妙,稳定性好,便于安装,免日常维护。

高抗干扰能力

称重信号和速度信号在现场智能处理单元就地处理并数字化,解决了微弱小信号远距离传输所难以解决的干扰问题,现场智能处理单元拥有八路独立的称重信号处理能力。所使用的称重技术与众不同,它的长处在于多个称重传感器分别独立接入多核称重控制器,每个称重传感器对应一个计量中心, 每个计量中心实时检测称重传感器工作状态，将有故障的称重传感器加以隔离, 用另外的正常的称重传感器自动替换, 从而保证某一称重传感器有故障时，系统仍可以进行可靠的计量。大大提高了称重的可靠性和计量的准确性。避免了由于称重传感器发生故障，计量不准所造成的严重的经济损失。

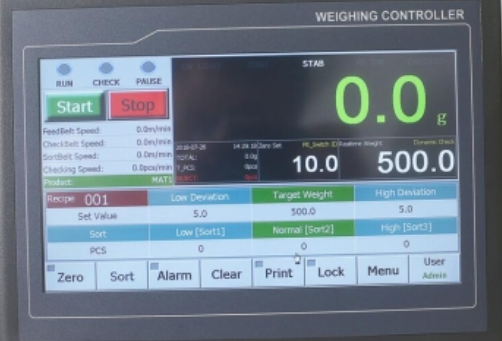

触摸式大屏幕上位仪表

采用触摸式大屏幕上位仪表的皮带秤计量系统在国际国内尚不多见,我公司已率先开发使用, 上位仪表接收来自现场智能处理单元的数字信号并处理,进行重量累计和显示,人机界面全中文,8寸触摸式大屏幕,拥有各种网络接口,方便以后客户联网需要。

放心选择徐州华为测控科技有限公司

10多年行业经验，高精度电子皮带秤专业生产厂家

More than 10 years of experience, Professional manufacturer of electronic belt scale

动态称重行业中电子皮带秤、定量给料机及称重给煤机主要生产企业

华为测控产业报国

Huawei Industry Serves the Country

系统组成Senior electronic belt scale manufacturer

华为测控ICS-RGZN-ZL系列高精度人工智能皮带秤主要由五部分组成：

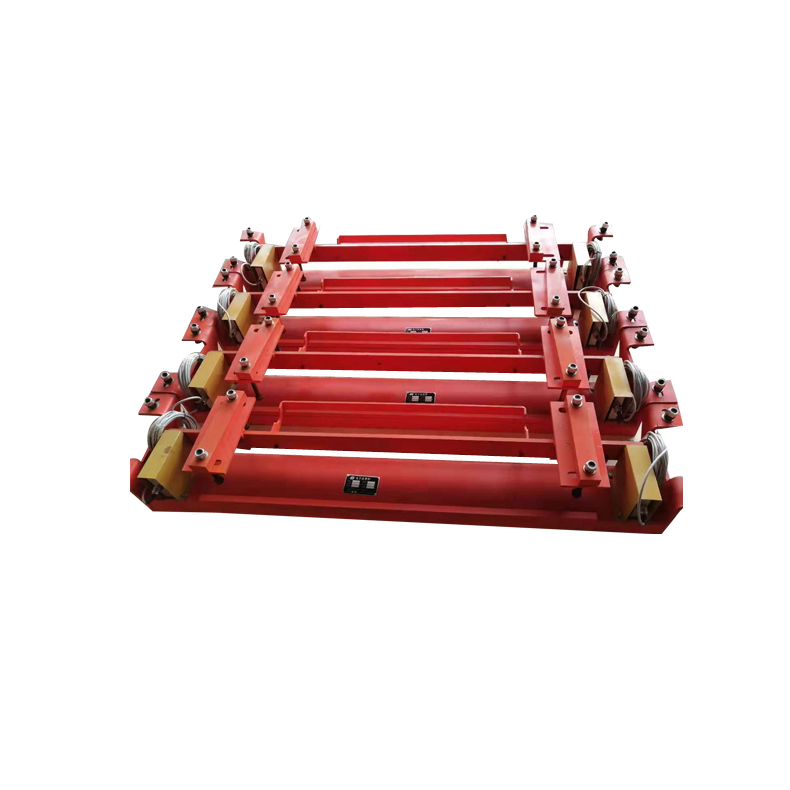

1、8-24组ICS-RGZN-ZL型人工智能0.2级阵列式皮带秤称重桥架，单托辊双传感器结构；
2、进口测速传感器，可采用滚筒式，单轮式，上轮式等方式；
3、集中式独立多通道AD采集板，或分布式数字信号采集器；
4、专用SA9000智能处理器（拥有4-16组单独AD，触摸式大屏幕）；
5、动态角度补偿，动态温度补偿器。
6、皮带张力检测组件。

工作原理working principle

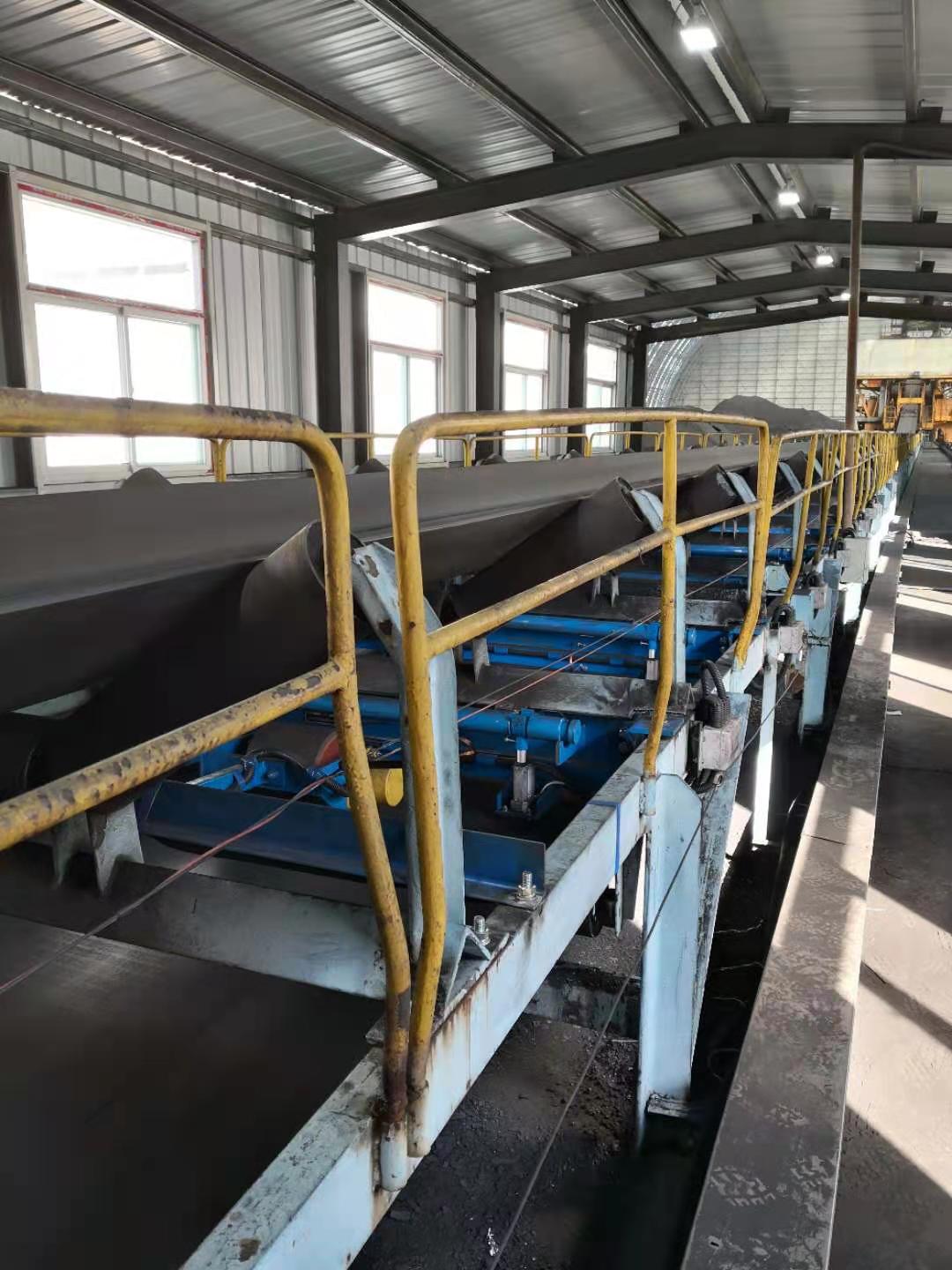

华为测控第三代华为人工智能0.2级阵列式皮带秤是以特制称重单元多组串联布置组成的皮带秤阵列，通过对阵列数据进行处理可以消除皮带张力的影响，大幅提高皮带秤称重精度。

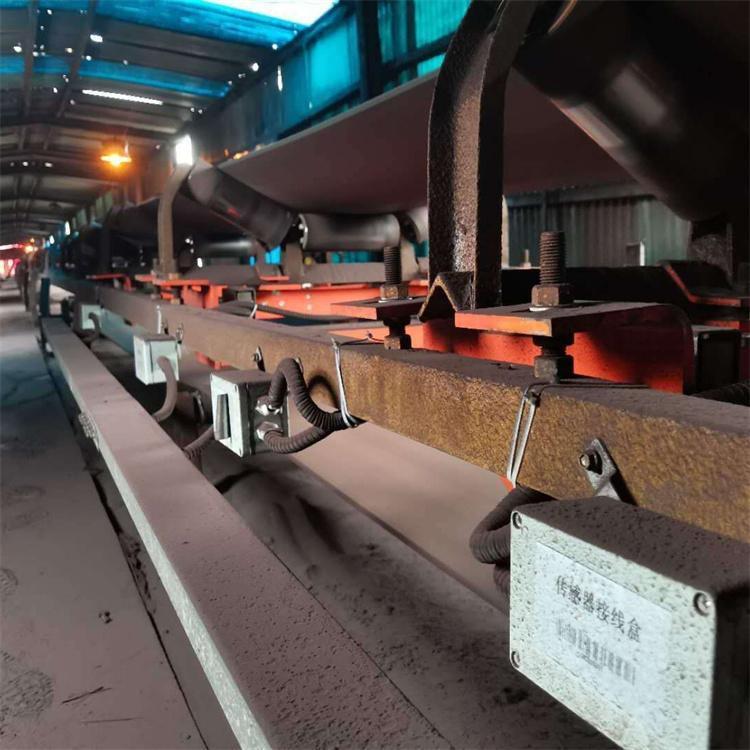

阵列桥架中的称重传感器检测皮带上物料重量，每组阵列秤拥有单独的AD，分别送入数字信号采集器，信号采集器将传感器模拟量转换为数字量送入终端处理器。
现场智能处理单元处理来自8-16组全悬浮称重单元的称重信号和2路速度信号,将处理后的数据数字化并传给上位仪表, 上位仪表将数据处理后显示累计和流量等重要数据,如果用户需要将数据接入网络,上位仪表有以太网接口,可方便的接入企业内部网络,实现计量数据企业共享。
在不同物料工况中，不同密度物料堆取以及流量较大变化时，能够大大提高系统稳定性。
2~12组模块化秤体之间可以相互校验相互冗余，阵列模块化秤体均可采用电动自动挂码校验，根据公司建模数据表，自动计算挂码修正系数，无需人工。动态监测每组称重单元状态，根据预设量程自动切除故障称重单元。

系统组成System composition

ICS-RGZN-ZL系列高精度人工智能皮带秤主要由六部分组成：
1、8-24组ICS-RGZN-ZL型人工智能0.2级阵列式皮带秤称重桥架，单托辊双传感器结构；
2、进口测速传感器，可采用滚筒式，单轮式，上轮式等方式；
3、集中式独立多通道AD采集板，或分布式数字信号采集器；
4、专用SA9000智能处理器（拥有4-16组单独AD，触摸式大屏幕）；
5、动态角度补偿，动态温度补偿器。
6、皮带张力检测组件。

核心优势Weighing bridge

采用华为5G通信技术；
华为测控的多组秤架组合式结构，加长称重区域；
当其中一个称重桥架出现故障，系统自动剔除这个故障部分，不影响整体计量；
多组秤架组合式结构，延长称重区域；
消除皮带张力影响，传统的电子皮带秤受皮带张力变化的影响大, 人工智皮带秤在结构上以多组称重单元串连而成,形成矩阵,通过对各单元的数据进行特殊处理可以消除皮带张力的影响,大幅度提高计量精度。
高精度自动挂码校验技术，可替代人工实物校验；
高精度数字型传感器，输出准确，无故障运行周期≥365天；
传感器温度补偿，采用专用的内含温度补偿的称重传感器,在整个温度范围内的零点,灵敏度系数,滞后等都列入补偿内容,经补偿后的称重传感器可在各种环境温度下保持其准确性。
定期自动校验，多秤智能实时校验；
精度长期稳定保持在0.2%以内，最低六个月免除人工维护，最大化降低维保成本；
根据输送机条件优劣托辊数量不同，共12-24组托辊。适应不同带宽不同流量不同托辊间距，有爬坡弧度的输送机亦可适用。

各个称重单元分别独立计量，阵列式排列，是集高精度、智能化、模块化、自动校验技术于一体的新型皮带秤，它全面使用第三代动态称重技术、多秤实时校验技术，计量精度得到质的飞跃和提升，配合专为高精度皮带秤自主研发的智能处理单元，使得称重精度能够长期稳定保持0.20%以内。

本产品适用于贸易结算和比较重要的散装物料计量，如港口、煤矿进出口散状物料结算计量，电厂入厂入炉煤计量，钢铁厂大宗原燃料入厂计量及分厂间结算计量，各类矿山出厂物料计量，以及其他各种要求计量精度较高的散状物料运输过程中的动态计量，需资质检测机构强检后也可作为贸易计量使用。
